Доильный зал Параллель

от 1000 000 руб.

Параллель - доильная установка, предназначенная для автоматического доения коров, с поголовьем, превышающим 400 голов. Зал монтируется в нескольких вариациях: 2*24; 2*20; 2*18; 2*14. Стоимость оборудования напрямую зависит от количества доильных мест.

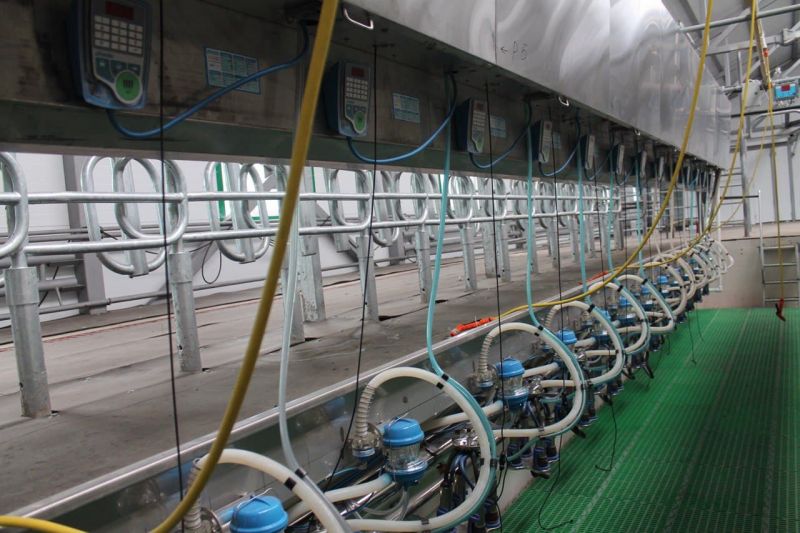

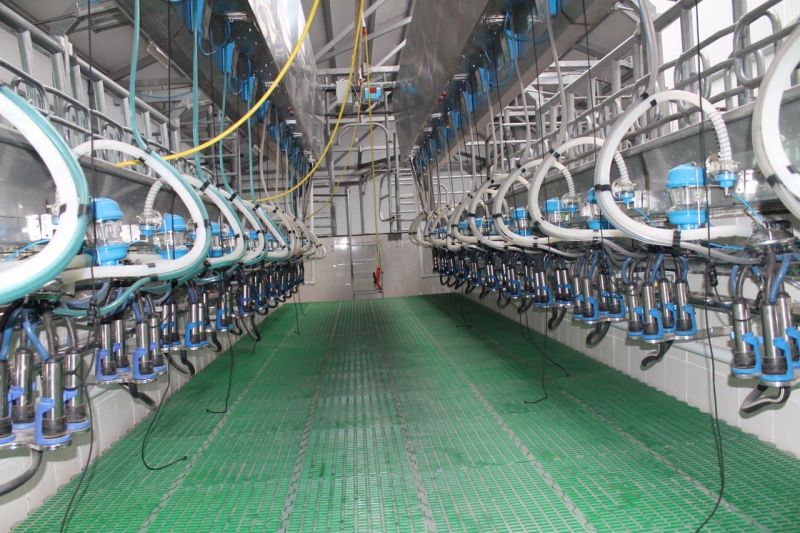

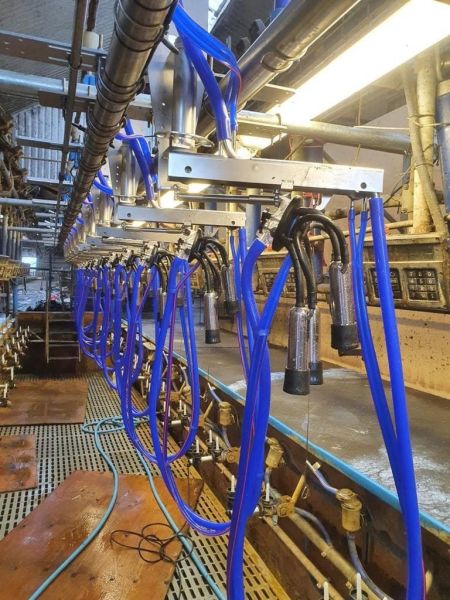

Доильные залы «Параллель» – классический вариант залов доения для современного молочного хозяйства, в течение десятилетий доказывающий свою прочность и эффективность, благодаря преимуществам индивидуального оснащения доильного места и отличной пропускной способности.

Коровы попадают в доильный зал из накопительного тамбура. Смена групп животных, двигающихся из коровника в доильный зал и наоборот, происходит непрерывно. После того, как корова занимает доильное место, оператор получает к вымени безопасный и удобный доступ, благодаря тому, что подсоединение сосковой силиконовой резины к вымени коровы осуществляется сбоку, а подвижный грудной и зигзагообразный задний упоры фиксируют ее положение.

Блочная система оборудования делает возможной реализацию различных размеров залов доения (от 2 x 4 до 2 x 28 мест).

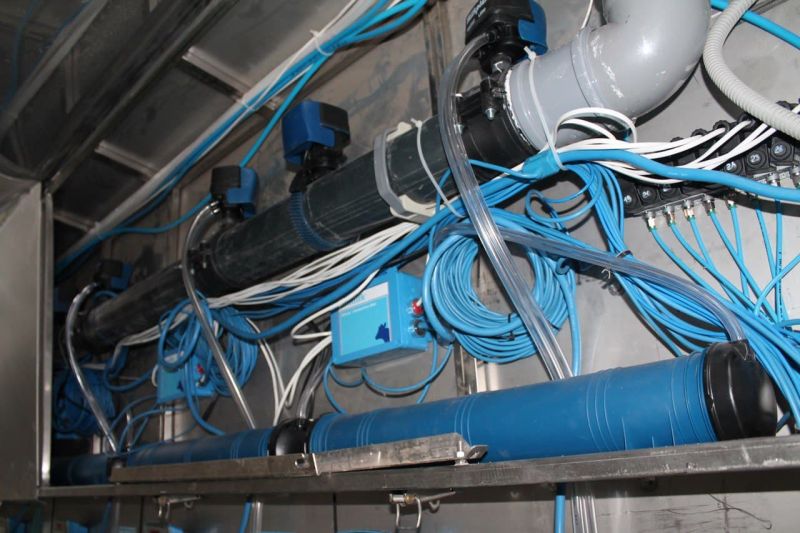

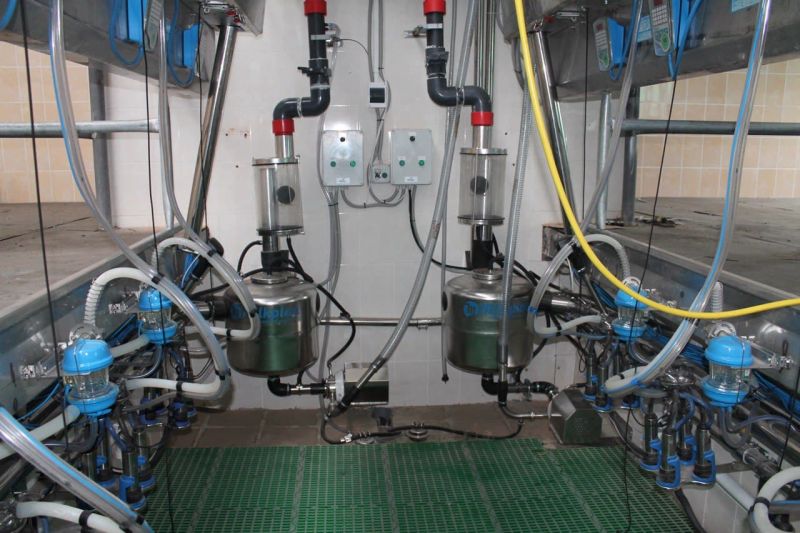

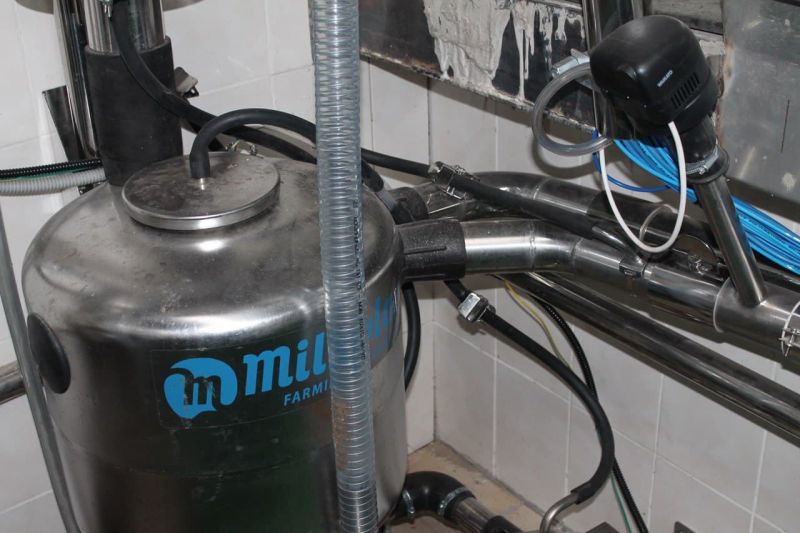

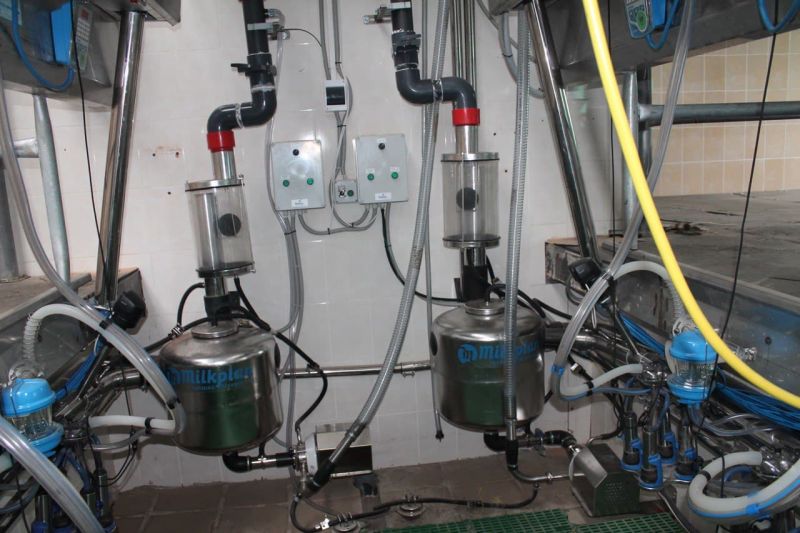

Оборудование доильного зала включает в себя каркас доильного зала, молочные посты, систему управления процессом доения и промывки фирмы SCR (Израиль), вакуумную установку и молокоприемник.

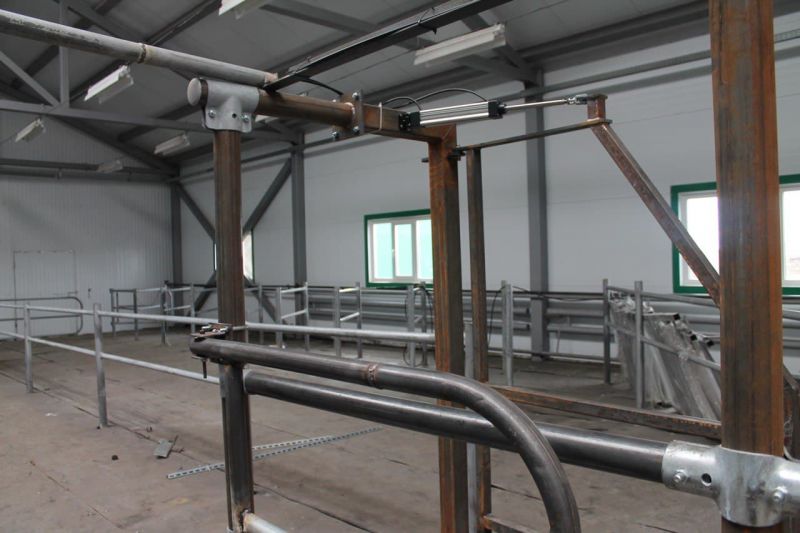

Каркас доильного зала

Каркас доильного зала состоит из станкового оборудования, входных и выходных калиток, системы «Елочка 30º» для разделения животных для каждого места, комплекта защитной грани покрытой пластиковой лентой для доильной ямы, лестниц для спуска в доильную яму и каркаса доильной ямы для крепления доильного оборудования и обеспечивающего жесткость всей конструкции.

Каркас изготовлен из оцинкованной методом горячего цинкования по ГОСТ 9307-89 стали. На покрытие выдается сертификат качества.

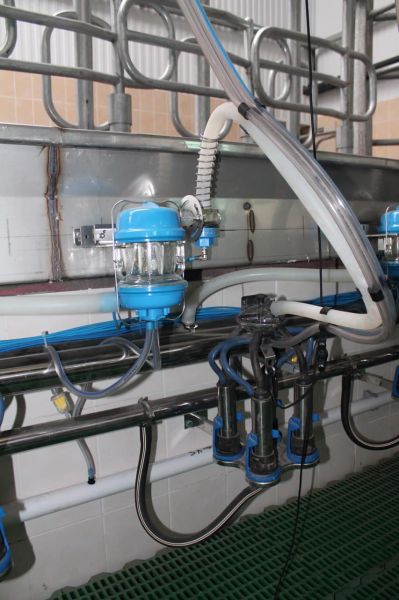

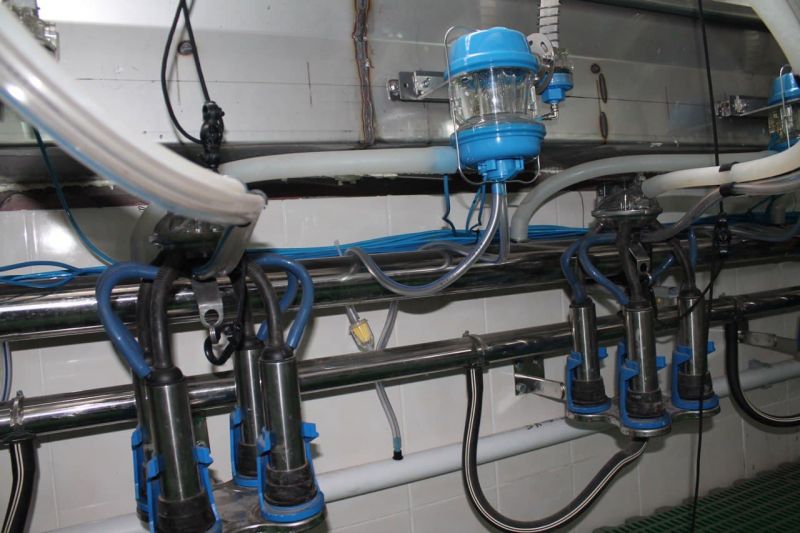

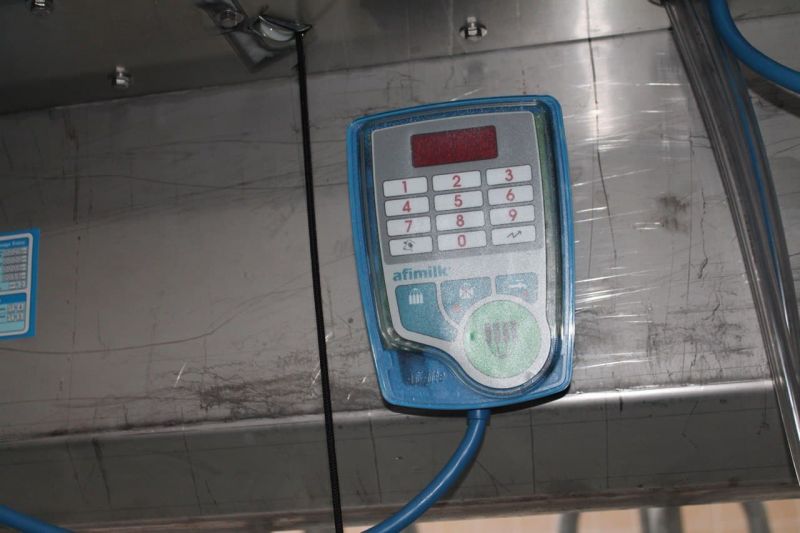

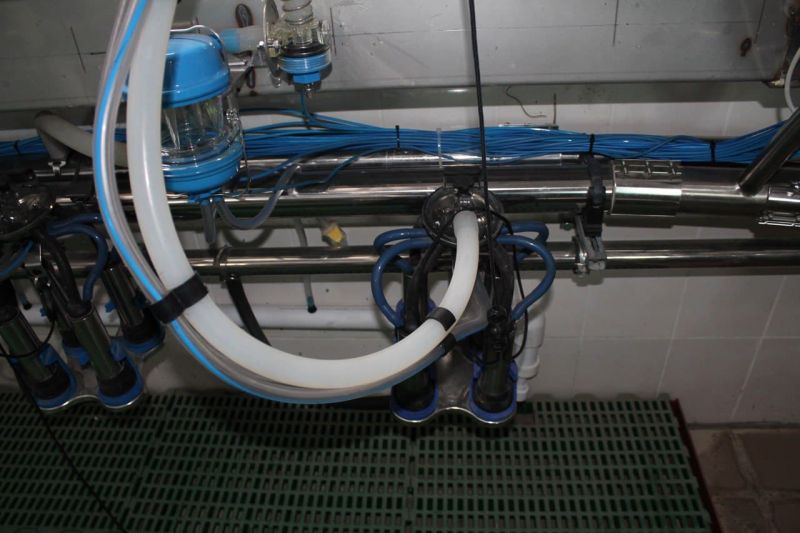

Молочный пост

ED200 – это современная микропроцессорная система управления молочным постом. Система имеет множество новых расширенных функций: дисплей показаний надоя и интенсивности потока молока, модернизированные программы пульсации с автоматической стимуляцией вымени, пульсация, контролируемая молочным потоком, автоматическое снятие доильного аппарата по окончании дойки, оповещение о сбросе доильного аппарата или низком надое, а также дистанционное программирование, простые операции пневматической кнопки управления и др.

Система полностью контролирует процесс с момента подсоединения оператором доильного аппарата и до снятия по завершении дойки.

Система состоит из небольшого количества высокоэффективных компонентов, проста в установке и удобна в эксплуатации.

ED200 – модульная система и может быть настроена с учетом практически любых требований пользователя. Она делает возможной интеграцию дополнительных идентификационных и сетевых модулей в режиме реального времени для создания полного контроля управления молочным залом.

Система может быть использована в молочных залах любого типа. Она также может являться составной частью системы комплексного контроля управления фермой, в этом случае ED200 служит в качестве монитора и дисплея для нее и подключается он-лайн к компьютерной системе.

Основные функции:

Индивидуальная для каждого молочного поста, контролируемая молочным потоком, пульсация обеспечивает быструю и эффективную дойку с минимальным раздражением вымени.
Светодиодный 4-цифровой дисплей показаний надоя молока, интенсивности потока молока и длительности дойки отображает текущий статус дойки и оповещает о состояниях тревоги.
Датчик свободного потока молока обеспечивает предельно точный и достоверный мониторинг интенсивности молочного потока
Мониторинг пневматической пульсации, включая отслеживание возможных повреждений труб и вкладышей.
Автоматический подъем: система контролирует вакуумный клапан отключения и съемник доильного аппарата (подъемный цилиндр).
Порог уровня молочного потока регулируется.
Оповещение о сбросе доильного аппарата и низком надое.
Простота управления с использованием одной пневматической кнопки.

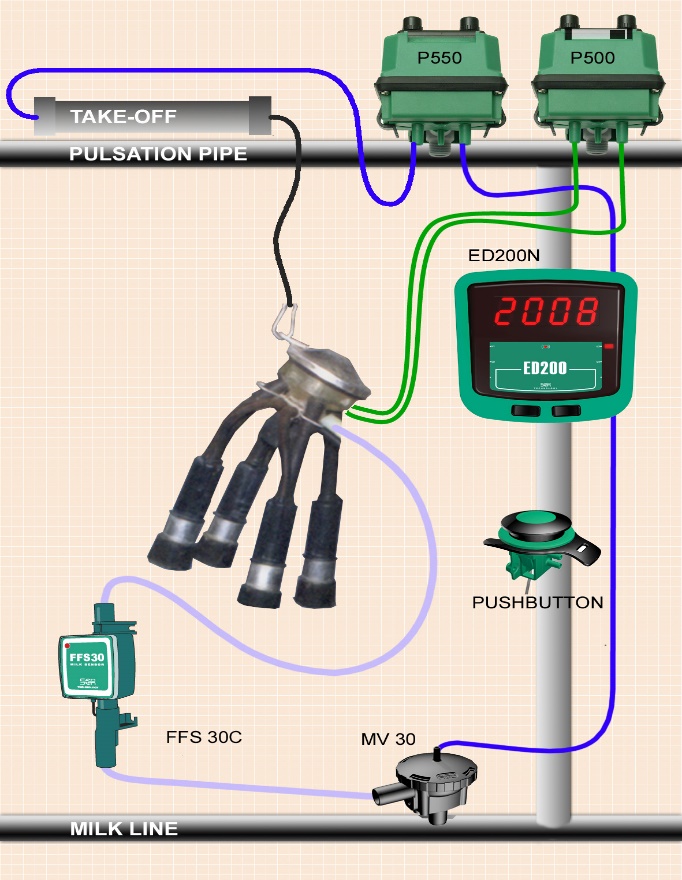

Модули системы

Система состоит из нескольких соединенных между собой модулей:

Командоконтролер

ED200 – комплексный модуль управления молочным постом. Внутри него находится электронный блок, состоящий из микропроцессора и программного обеспечения, контролирующих пульсацию и процесс дойки. Система оснащена современной программой, обеспечивающей усовершенствованный алгоритм пульсации, включая стимуляцию вымени, контроль молочного потока, настройку любых пропорций и интенсивности, изменение порога уровня потока молока для автоматического подъема доильного аппарата и др.
ED200 имеет 4-цифровой светодиодный дисплей и мигающие светодиодные индикаторы показаний о надое, тревогах и другой информации.

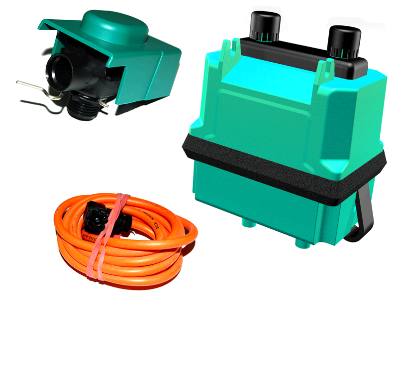

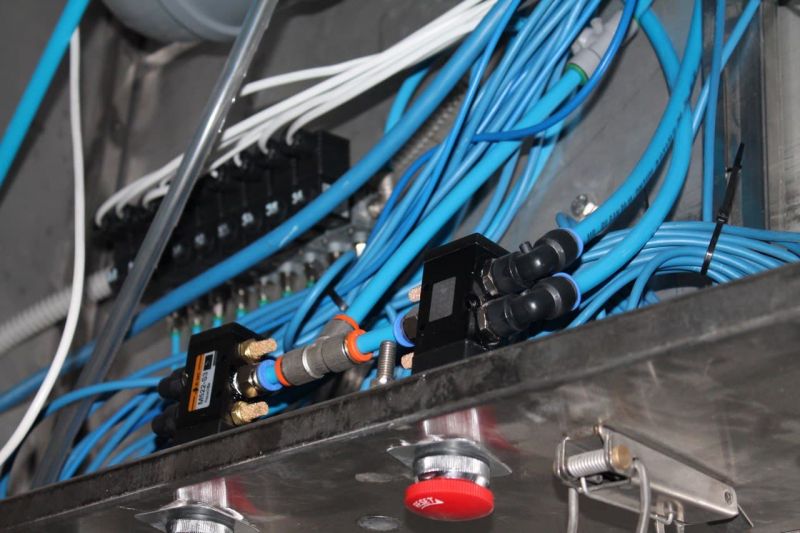

Пульсатор

Р500А – электронный пульсатор, состоящий из оригинального корпуса, двух соленойдных клапанов и уплотнений. Пульсатор получает команды с ED200 и создает пульсацию вакуума в доильном аппарате. Он полностью управляется модулем ED200.

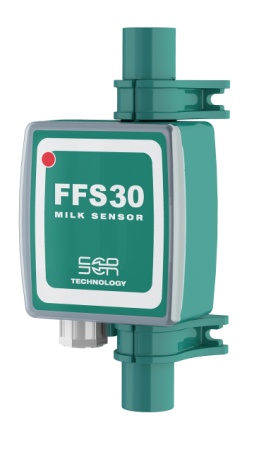

Датчик свободного потока молока

Датчик измеряет уровень потока молока с использованием лучей ближней (длинноволновой) инфракрасной (ИК) области спектра. Датчик FFS30C полностью герметизирован и не имеет подвижных частей. Молочный поток свободно проходит через внутреннюю трубку датчика, благодаря этому исключается появление гидроударов взбалтывания молока. По малейшему отклонению электропроводности молока определяется проявление мастита и кетозиса в режиме реального времени, что позволяет выявлять болезни в начальной стадии. Сигналы интенсивности потока посылаются на главную схему управления пульсатора, где они преобразовываются для обеспечения широкого спектра индикаторов.

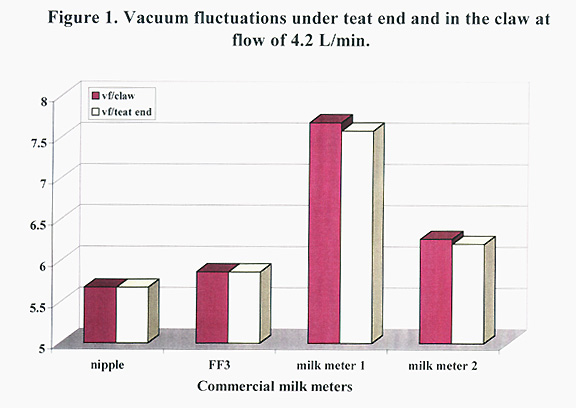

Разница между давлением вакуума в доильном аппарата и давлением на соски вымени при молокоотдаче 4.2 л/мин.

Двойной вентиль

Двойной соленоидный вентиль P550A сконструирован аналогично пульсатору и содержит большинство его механических частей, но функционирует как контрольный клапан. Вентиль получает команды с ED200 и управляет вакуумным клапаном отключения и подъемным цилиндром.

Электропневматическая кнопка управления

Простая в использовании и надежная электропневматическая кнопка соединяется с пульсатором при помощи стандартных 9x6 мм вакуумных ПВХ трубок или электрического разъема. Простая комбинация нажатий обеспечивает полное управление системой. Одной кнопкой можно: включить/отключить автоматический режим доения; включить/отключить ручной режим доения. При определённых настройках программы: дать команду на селекцию коровы, находящейся на данном доильном месте, отключить блокировку процесса доения в случаях отключения доильного поста из-за наличия мастита, определения антибиотика в молоке и т.д., включение и отключение резервного ожидания, включение и отключение ручной стимуляции.

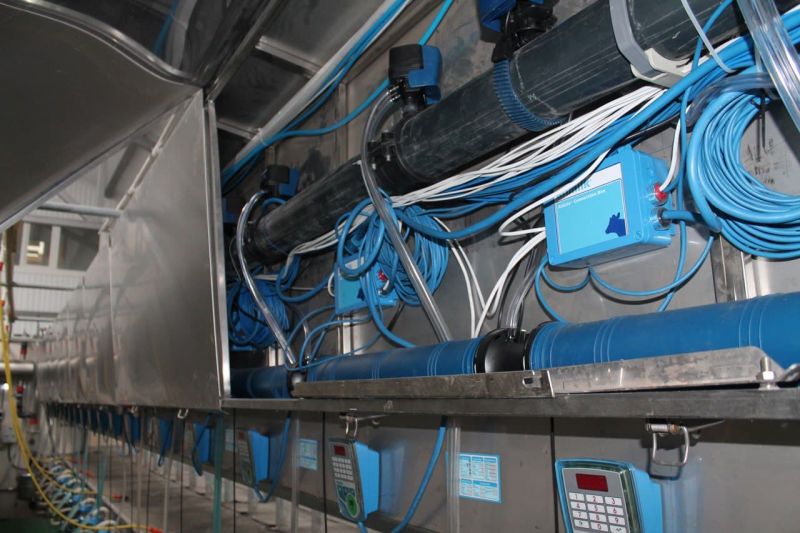

Соединительная коробка обеспечивает простое подсоединение всех модулей системы.Готовая к установке коробка включает в себя водонепроницаемые уплотнители и переключатель питания.

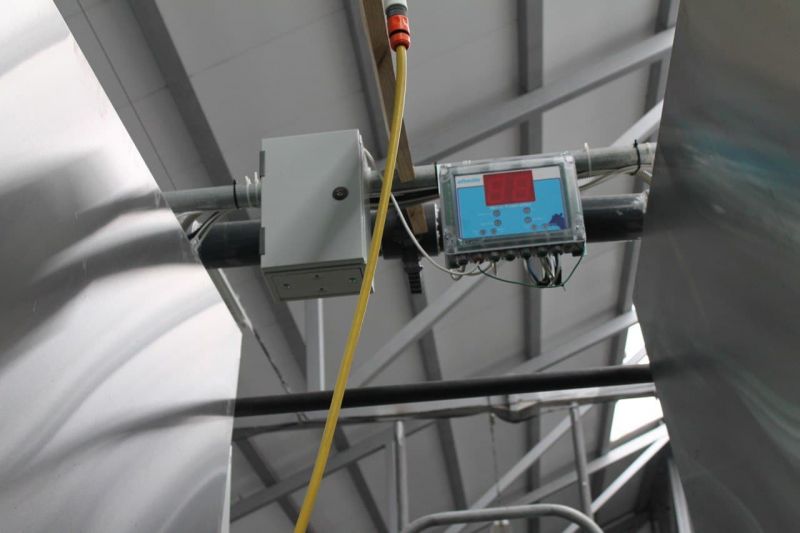

Дисплей

Основные функции:

Подходит для панельной установки.
Имеет большой дисплей с высотой цифр 2,5 см.
Включает сетевую карту

Описание системы управления стадом DataFlowII

Данное руководство знакомит пользователя с основными терминами системы DataFlow, дает общее представление об использовании функций системы. Особое внимание здесь уделено программному обеспечению DataFlow.

DataFlow (DF) – это система комплексного управления процессом дойки и фермой, включающая в себя ряд электронных модулей и программное обеспечение на базе Windows XP.

Система непрерывно контролирует процесс дойки и производит сбор информации в базу данных.

Данные затем анализируются и используются в следующих целях:

Для отправки тревожных сообщений и сообщений о событиях, в режиме реального времени (например, если корова дала молока меньше ожидаемого для данной дойки).
Для создания разнообразных рабочих листов, отчетов и графиков для ежедневного процесса управления стадом, а также для поддержки долгосрочных решений.

Основные функции системы следующие:

Мониторинг в режиме реального времени и контроль управления процессом дойки, включая он-лайн сообщения и тревоги.
База данных истории каждой коровы, включая данные о удоях, ветеринарном обслуживании, событиях отела и др.
Усовершенствованный генератор отчетов и графиков.
Расширенные возможности конфигураций согласно пожеланиям пользователя.
Определение коров в охоте (при использовании транспондеров SCR).
Отслеживание общего физического состояния животного по снижению активности коровы, надоев молока, жевательному рефлексу (*руминации -дополнительная функция при использовании транспондеров SCR)
Наличие опции для использования ярлыков (RFID) (*сейчас применяется только в залах карусельного типа).

Система Data Flow включает в себя следующие модули:

Модуль управления ED200
Идентификатор коровы.
Сетевую карту (Мастер).
Программное обеспечение Data Flow.

ED200

Модуль управления SCR ED200 (модифицированный для Data Flow с сетевой картой) – это расширение Data Flow на каждом молочном посту.

Все операции на молочном посту производятся с использованием дисплея ED200 и кнопки управления.

Идентификатор коровы

Идентификация коров происходит на молочных постах. В параллельных залах и залах «ёлочкой» идентификатор находится на каждом молочном мосту, в карусельных залах идентификационный блок устанавливается над головой коровы и узнавание происходит, когда она уже находится в своей секции. Идентификация стабильная, индивидуальная для каждого доильного поста, что позволяет в процессе доения отслеживать информацию и состояние коровы. Обмен информации между коровой и компьютером производится во время дойки, так как селекция по осеменению проводится после дойки. Охота определяется по физической и физиологической (сердцебиение, дыхание, процесс жевания) активности.

Идентификация коровы происходит в двух вариантах:

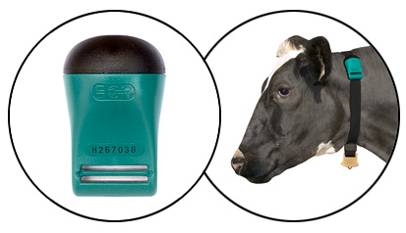

-транспондер SCR - HTag

транспондер-ошейник, позволяющий наряду с идентификацией определять период половой охоты (течки)

- транспондер SCR – HRTag

Мониторинг жевательного процесса (руминация) позволяет определять состояние животного в начальной стадии болезни до начала снижения веса. Эта функция транспондера превосходит по всем показателям, доильные системы, основанные на мониторинге веса животного. Особенно незаменима в интенсивной технологии производства молока.

Сетевая карта (Мастер)

Мастер – это модуль, подключенный к ПК, контролирующий сеть и делающий возможным взаимодействие в реальном времени с молочными постами и другими устройствами (модулем управления стороной, терминалом и т.д.). Инфраструктура сети построена на 2 экранированных кабелях, Протокол сети RS485.

Программное обеспечение Data Flow

DataFlow software - это ядро программы.

Оно включает в себя базу данных, интерфейс пользователя и др. модули (см. далее).

DF-112 для «светофора» (зал «Ёлочка» и «Параллель»)

В таблицу включены выходы DF-112 для сигналов «светофора».

N	Тип входа	Цвет индикатора и режим оповещения
1	Не все коровы идентифицированы	Зеленый, горит
2
	Не все коровы в дойке	Желтый, горит
3	Дойка не закончена	Белый, горит
4	На одном или более МП есть тревожное сообщение	Красный, мигает
6	Сброс доильного аппарата на одном или более МП	Белый, мигает

DataFlow поставляется с комплектом световых индикаторов («светофоров») для каждой доильной платформы (см.фото).

Светофор устанfвливается на каждой доильной платформе по обе стороны молочного зала в пределах видимости из любого места молочной ямы . Он сигнализирует о тревожных сообщениях происходящих на доильной платформе, и отвечает за каждую сторону зала.

Опциональные системные модули DataFlow

Терминал.
Табло сообщений.
Модуль селекционных ворот.

Терминал

Терминал устанавливается в удобном для оператора месте и обеспечивает доступ к информации по отдельно взятой корове, а также отчетам о новых событиях во время дойки.

Табло сообщений

Большое электронное табло LCD –экран, легко читаемое на расстоянии, это позволяет легко контролировать весь зал . Все тревожные сообщения, поступающие с молочных постов, выводится на LCD –экран. Для каждого молочного поста выводится отдельная строчка.

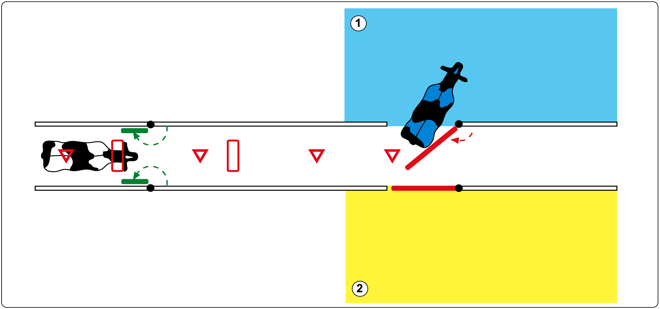

Модуль селекционных ворот

Модуль управления селекционными воротами (2х или 3х направлений) для автоматической селекции коров согласно различным критериям.

Расположение модулей системы – молочный зал типа «Ёлочка»

Программное обеспечение Data Flow

Программное обеспечение Dataflow разработано для отслеживания рабочего процесса фермы и нормального жизненного цикла коровы. Основной принцип работы карты коровы основан на том, что жизненный цикл коровы повторяется с каждой лактацией и определяется рядом статусов (например, "Молозиво", "Осемененная", "Сухостойная" и т.п.).

Контроль этих статусов – это способ отслеживания коровы в системе: подоена она или нет, о каких событиях будет составлен отчет, какой тип данных будет для нее предоставлен. Статусы изменяются автоматически в результате предоставленных фермером отчетов о событиях, либо автоматических событий, заранее определенных системой.

Например:

Возможно составление отчета о тесте на стельность только для коровы в статусе "Осеменена".

Положительный тест изменит статус коровы на "Стельная".
Отрицательный тест изменит статус коровы на "Яловая".

Статус коровы может быть изменен также «автоматическим событием»

Например: смена с "Инволюции" до "Готовности к осеменению".

Корова в статусе " Инволюция " находится в ранней стадии лактации и не должна быть осеменена.
Корова в статусе "Готова к осеменению" готова к осеменению.

Кол-во дней в лактации с "Инволюции" до "Готовности к осеменению " определено в установках системы в соответствии с требованиями фермера. Как только корова достигнет нужной даты (обычно 60 дней), статус изменится автоматически.

Группы также изменяются автоматически. Корова всегда принадлежит только к одной целевой группе, и эти группы определены в установках системы.

Например: При составлении отчета «Отел» группа коровы автоматически изменится с Сухостойная на Дойная (при необходимости можно определить отдельную группу для новых коров).
Модули Data Flow связаны между собой, что делает возможным высокоэффективное использование системы.

Например: Карта коровы с данными об отдельной корове может быть запущена непосредственно с экрана дойки для коровы в дойке, либо из отчета, в который корова внесена.

Примечание. При ежедневной работе с Data Flow ПК должен быть включен 24 часа в сутки. При перезапуске ПК автоматически откроется модуль дойки

Модули программного обеспечения Data Flow

Программное обеспечение Data Flow включает в себя 5 модулей:

Карта коровы
Дойка
Отчеты и графики
Установки
Импорт/ Экспорт

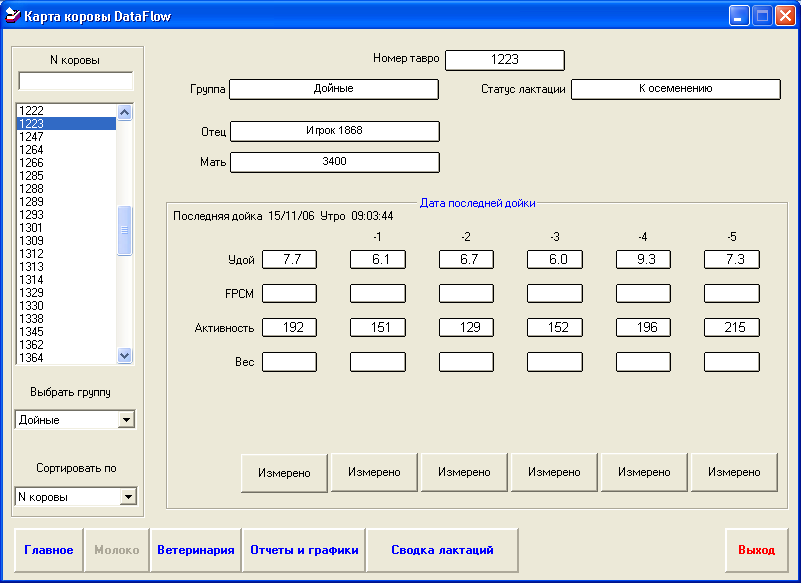

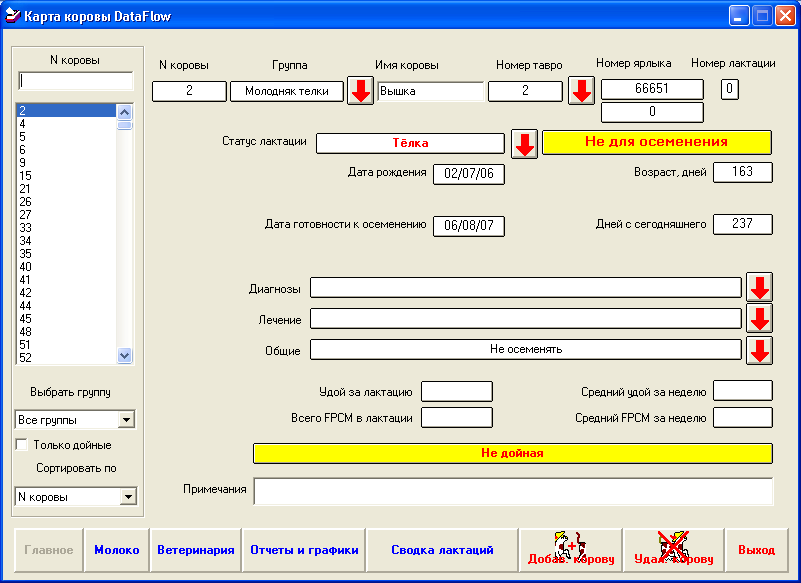

Карта коровы

Карта коровы предоставляет полную информацию по отдельной корове и обеспечивает доступный мониторинг статуса коровы, включая ветеринарные события, отел, удои и т.д.

На экране выведены основные данные коровы, включая:

Список коров, сортируемый по номеру коровы, транспондера или тавро
Панель кнопок внизу экрана для просмотра страниц: Молоко; Ветеринария; Отчеты и графики; Сводки лактаций

Также возможно просмотреть и/или изменить данные по отдельной корове, включая:

Данные идентификации - № коровы, группа, имя коровы,
№ тавро/ярлыка и № транспондера.
События лактации – дата отела, кол-во дней в лактации, дата осеменения, статус и номер лактации.
Ветеринарные события - диагнозы, лечения
Данные о молоке - средний, ежедневный удой, общий удой в лактации
Общие события
Примечания

Каждая корова принадлежит к одной из групп, например: Дойные, Первотелки, Сухостойные, Выбракованные, Телки. Группа присваивается корове в процессе занесения карты коровы в базу данных SCR или переноса ее из другой системы управления фермой в систему SCR.

Возможна выбраковка коров из стада или перевод их в другие группы.

Примечание. Некоторые события изменяют статус лактации и автоматически переводят корову в другую группу. Например: запуск на сухостой автоматически переводит корову в группу «Сухостойные».

В карте коровы можем определить данные по молоку, FPCM, активности, веса за последние 6 доек.

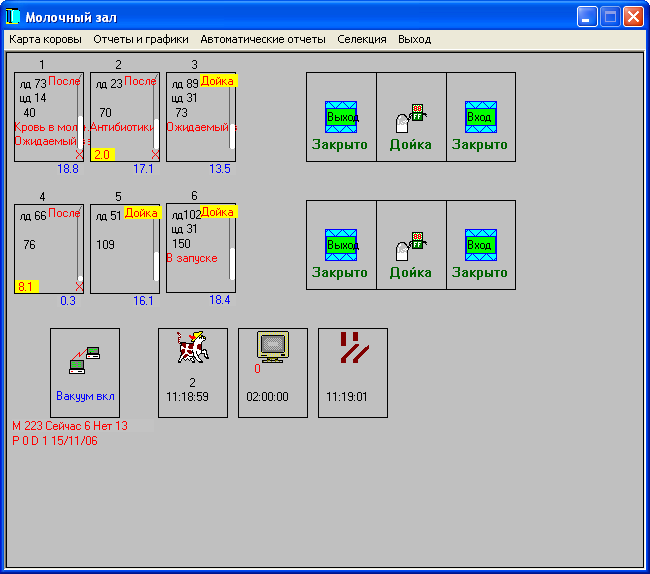

Модуль дойки должен работать постоянно. Он осуществляет связь с молочными постами и выдает на монитор информацию с каждого молочного поста в режиме реального времени.

Дойка

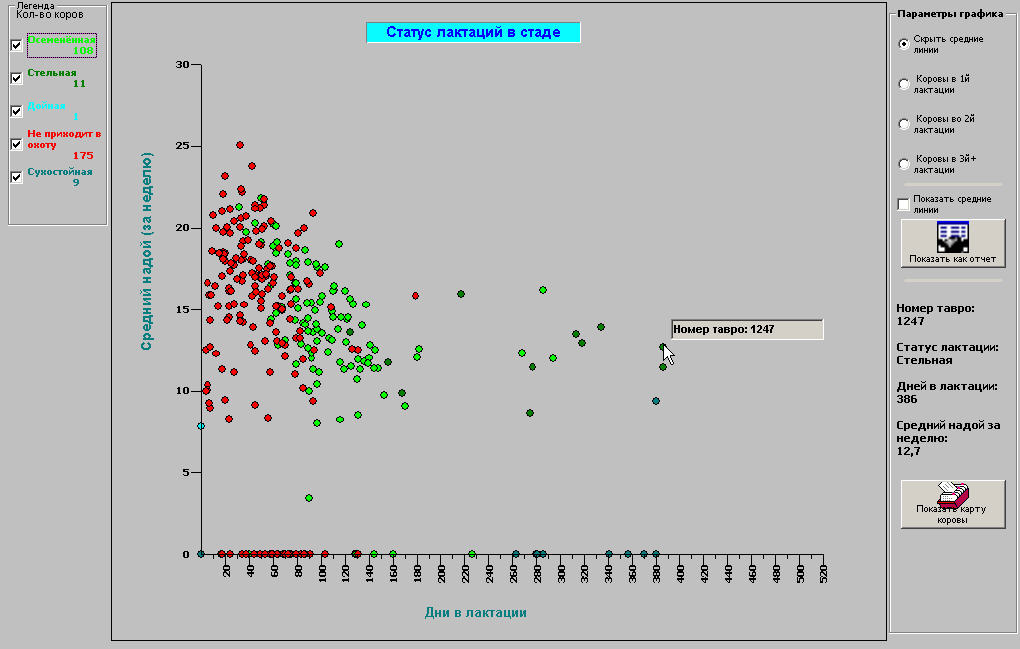

Отчеты и графики

Собрание заданных рабочих листов, отчетов, графиков и удобный редактор для их изменения или создания новых отчетов и графиков.

Установки (Setup)

Расширенный набор инструментов для конфигурации системы. Модуль защищен паролями 3 уровней. Низший уровень может использоваться фермером для выполнения ряда заданий, таких как добавление группы или нового сообщения. Высшие уровни обычно используются только квалифицированными специалистами.

Импорт / Экспорт

Data Flow совместима с другими программами управления, отправки и получения данных.

Начиная с 2012 компания «SCR Engeneering», снабжает систему управления стадом новым программным обеспечением – это DATA FLOW II.

Отличия DATA FLOW II от DATA FLOW

поддержка Windows 7:
поддержка нескольких пользователей;
поддержка нескольких Клиентов;
поддержка нескольких стад;
поддержка нескольких доильных залов;
поддержка нескольких языков интерфейса;
поддержка LD-Tag;
усовершенствованный редактор отчетов;
- настраиваемый портал пользователя.

Функции DATA FLOW II

- новый улучшенный интерфейс пользователя/ Интерфейс пользователя DataFlow™ II радикально обновлен, доступ ко всей имеющейся информации, отчетам и графикам упрощен и систематизирован;

- развернутая система менеджмента стада DataFlow™ II содержит подробнейшую историю каждого животного в стаде;

- более совершенные возможности создания отчетов и графиков. В DataFlow II усовершенствованы системные отчеты и упрощен процесс генерации отче -тов и графиков пользователя

- расширенный обзор доильного зала в реальном времени. Улучшенное и рас -ширенное окно обзора доильного зала предоставляет больше необходимой и понятной информации о происходящем в режиме реального времени

- уникальный Портал пользователя. В программе впервые представлен Портал пользователя. Каждый представитель коллектива фермы - директор, менеджер, ветеринар, техник и.о., ответственный оператор доения - имеет собственный доступ к системе с индивидуальной домашней страницей, содержащей необходимую для него информацию.

Требования к ПК для установки Data Flow II

Требования к ПК указаны в таблице ниже:

CPU	Intel P4-2.4 Гц (или выше)
Память	Минимум 256MB, рекомендовано 512 MB
Жесткий диск	40GB (или выше)
CD Drive	CD-RW (для резервирования)
Монитор	17" (или больше)
Порт	RS232 (или внешний конвертер с порта USB)
Модем	Dial-up
Сеть	Ethernet 10/100 connection (рекомендовано на будущее)
Опер.ситстема	MS Windows 7
Доп.программа	PC ANYWHERE Host
Принтер	Любой A4 с поддержкой Windows 7
Питание	UPS
